汽車密封條一般采用三元乙丙橡膠（EPDM） 作主體材料并配用多種配合劑，其生產(chǎn)和使用過 程中會散發(fā)出一定的刺激性氣味 。為解決車門密封條VOC中甲苯和二甲苯含量超標(biāo)問題，薛振榮等分析了車門密封條污染物的來源，認(rèn)為 涂層及膠料中石蠟油對車門密封條VOC中的甲 苯和二甲苯含量貢獻(xiàn)最大。李吉鵬對汽車密封 條VOC及氣味進(jìn)行分析，探討了減少汽車密封條 VOC及減輕其氣味的方法。柳延波等對EPDM 海綿汽車密封條進(jìn)行研究，分析了各種原材料對 整體配方膠料VOC的貢獻(xiàn)量以及生膠、炭黑、增 塑劑、硫化體系、膠粘劑、使用環(huán)境、時間等因素對 成品密封條VOC的影響。

1 光觸媒技術(shù)除味機(jī)理

在光的照射下光觸媒將光能轉(zhuǎn)變成化學(xué)能， 促進(jìn)有機(jī)化合物的合成或降解的技術(shù)就是光觸媒 技術(shù)，又叫光催化技術(shù)。 本研究所用光觸媒技術(shù)是在紫外光[波長（λ） 小于387.5 nm]照射下光觸媒TiO2價帶電子被激發(fā) 到導(dǎo)帶形成光生電子（e－ ）和空穴（h＋ ），e－和h＋分 別與吸附于其表面的O2和H2O作用，生成超氧化 物陰離子自由基O2• －和羥基自由基HO•，這兩種 自由基具有很強(qiáng)的氧化分解能力，能破壞有機(jī)化 合物中的C—C，C—H，C—N，C—O，O—H和N—H 鍵，將有機(jī)化合物分解為CO2與H2O。 1. 2 TiO2光催化反應(yīng)過程 TiO2屬于N型半導(dǎo)體材料，它的禁帶寬度（Eg ） （導(dǎo)帶最低點的能量與價帶最高點的能量之差）為 3. 2 eV（銳鈦礦）。當(dāng)TiO2受到紫外光照射時，價帶 的電子就會獲得光子的能量而前躍至導(dǎo)帶，形成 e - ；價帶中則相應(yīng)地形成h＋。

2 光觸媒技術(shù)的應(yīng)用

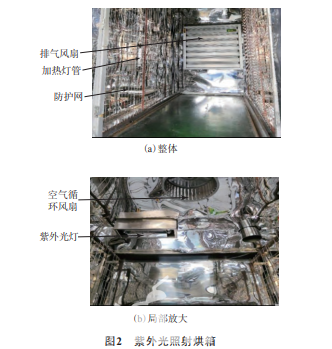

為橡膠密封條光觸媒除味設(shè)計的真空烘箱(上海精宏DZF-6090)如圖2所示，該烘箱的紫外光照射強(qiáng)度遠(yuǎn)遠(yuǎn)高 于正常太陽光的紫外光強(qiáng)度，且適應(yīng)橡膠密封條 的批量處理。烘箱中加熱燈管保證烘箱處于一定 的溫度范圍內(nèi)，空氣循環(huán)風(fēng)扇保證空氣循環(huán)和烘 箱內(nèi)溫度分布均勻，紫外光燈分布在烘箱頂部和 兩側(cè)，保證橡膠密封條在處理過程中被全面照射， 提高處理效率。

為了提高紫外光照射烘箱對橡膠密封條的 除味效率和效果，以EPDM汽車密封條為例，對其在烘箱中處理的工序、溫度和時間進(jìn)行了優(yōu)化 試驗。

3 結(jié)論

光觸媒技術(shù)可用于橡膠密封條的除味。在膠 料中光觸媒用量為1. 3～1. 5份、成品密封條在90 ℃下紫外光處理3 h的條件下，EPDM汽車密封條 的除味效果顯著。
